一、執行標準

美國ANSI/ISEA Z358-1 2009 洗眼器技術標準。

二、參數：

1、使用環境溫度：-40~45℃。                          2、使用溫度：16~38℃

3、設計壓力：0.8MPa。                               4、密封實驗壓力：0.9Mpa，保持10分鐘時間，沒有泄漏。

5、殼體試驗壓力：1.2MPa，保持10分鐘時間，沒有泄漏。 6、工作壓力： 0.4~0.6MPa。

7、進水口尺寸：RC1-1/2”                                                      8、排水口尺寸：RC1-1/2

9、進水口高度：150mm                                                      10、排水口高度：135mm

11、沖淋噴頭高度：2150mm                                               12、洗眼噴頭高度：1050mm

13、洗眼流量：12-18L/min                                                  14、沖淋流量：大于75.7/min

15、電源：380V                                                                  16、防爆等級：Exd  IICT6

17、防護等級：IP65                                                            18、總功率：10.2KV

19、電加熱器功率:10KV                                                       20、電伴熱系統保溫功率：25W/米，

21、電加熱系統保溫功率：100W                                         22、防爆電箱電源接線口尺寸：RC1/2寸

23、使用環境：環境溫度會出現低于0℃的地區，洗眼器前段供水管道內部水源必須做保溫處理，保證在冬天使用時不結冰。

24、廢水流向：現場必須有下水道或者廢水收集池。

25、供水方式：必須連續供水。

26、適用場所：可以適用于各類化學品物質的場所使用。

三、產品性能介紹：

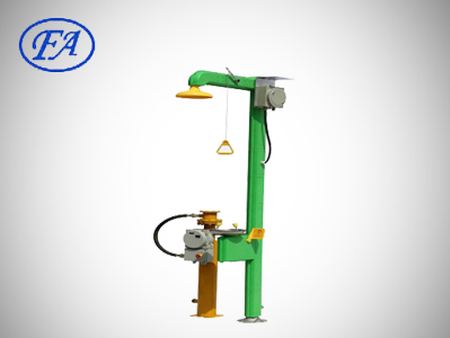

1、產品概述：電加熱防凍淋浴洗眼器是專為冬季寒冷地區設計的一款安荃噴淋洗眼裝置。能有效避免冬季因環境溫度過低導致管道結冰，以致設備在緊急情況下無法使用，給傷者造成嚴重傷害，給用戶造成無可挽回的損失。該產品適用于緊急事故搶險，迅速清洗附著在人體上的有毒有害物質，通過大量的清水快速沖淋、清洗，達到應急處理效果，從而減輕傷者受傷害程度，為傷者就醫贏得寶貴時間。注意：使用噴淋洗眼器的連續沖洗時間必須大于15分鐘。

2、洗眼器安裝位置：洗眼器安裝位置應在小于危險源半徑15m的范圍之內。在洗眼器安裝位置半徑1.5m范圍之內不允許有非防爆電器。按照美國ANSIZ358．1—2009標準，洗眼器和沖淋設備應該安裝在危險源的四周，在10s內能夠快步到達洗眼器和沖淋設備的區域范圍，同時應安裝在和危險源同一水平面上，應避免上下樓梯或者斜坡、拐彎，能夠直線到達，避免越層安裝。

3、洗眼器管道材料：采用304不銹鋼，管道厚度3.25mm。加工前均經過酸洗鈍化處理，較未經酸洗鈍化的304不銹鋼耐酸、堿、鹽、油類化學品物質腐蝕性能更強。且所有鑄件部分均采用硅溶膠工藝鑄造，不會出現砂眼或者氣孔類不良缺陷，相對于砂型鑄造工藝的密度和強度更高、使用壽命比砂型鑄造工藝高兩倍以上。

4、洗眼器保溫外殼：采用可拆卸式ABS材質外殼，方便檢修。含UV（抗紫外線成分）的抗腐蝕性ABS，能有效防止紫外線照射而導致老化，具有優良耐各類化學品物質的腐蝕性能。

5、洗眼系統：洗眼器噴頭高度1050MM，雙水孔出水設計符合人體工學原理，出水口高度與角度完全依照面部比例進行設計；洗眼器開關球閥能在1秒內快速啟動。 洗眼噴頭內置雙層過濾網，過濾水中雜質，使水流成泡沫狀水柱，有效防止因水流過激而對眼部神經和受傷部位造成二次傷害。噴頭外設防塵蓋，使用時可隨水流自動沖開。兩個洗眼噴頭出水在同一平面上，水流在洗眼盆中間上方位置交匯。在使用洗眼器結束后，將防塵蓋復位，洗眼彎頭內部水源在5秒鐘之內全部排空 。能有效防止因洗眼噴頭處管道結冰導致洗眼系統無法使用（指洗眼系統的洗眼開關閥至洗眼噴頭之間的管道，該段管道為外露部分，無法纏繞電伴熱帶，也是市場上大部分電伴熱洗眼器的一大缺陷）。

6、壓力調節系統：洗眼器系統設有壓力調節系統，可根據水源壓力不同自行調節水源壓力，有效防止因水流過激而對眼部神經和受傷部位造成二次傷害。

7、沖淋系統：流量大于75.7L/min，沖淋噴頭高度2150MM，在距離地面1524mm處，噴淋水幕直徑不小于20英寸，而且是滿噴。

8、過濾系統：噴淋洗眼器進水口處設有80目304不銹鋼過濾器，濾網可以單獨拆卸，方便清洗保養。洗眼器噴頭出水口處設有多層PP材質濾網，拆卸清洗方便。進水口與噴頭處雙重過濾裝置，能有效防止水源中的雜質對傷者眼部神經造成二次傷害。

9、洗眼器保溫系統：洗眼器保溫系統采用自限溫電伴熱帶與熱電偶溫控器雙重溫度控制系統，能有效防止因溫控系統損壞，導致電伴熱帶持續加熱，以致管道系統內部水源溫度過高，當傷者打開洗眼器時因水溫過高而燙傷傷者，對傷者造成二次傷害。

   10、操作報警系統：采用DCS信號傳輸系統，當有傷者使用洗眼器時系統會自動觸發聲光報警系統，發出警報，并同時給中央控制室傳送信號。不僅可以告知其他人此處有人在操作，同時也能達到請求救援的目的，能夠使傷者得到及時有效的救治。此DCS信號傳輸系統可與故障報警系統并為同一信號傳輸系統，以方便安裝。

   11、電加熱系統：采用10KV大功率電加熱器，集中加熱方式，保證出水恒溫25度。電加熱器加熱管及儲水罐全部采用304不銹鋼材質，防止上銹，影響洗眼器出水水質，對眼部神經造成傷害。

   12、故障報警系統：當電加熱系統損壞或者發生故障使電加熱器自動加熱時，當電加熱器內部水溫達到33度時，排水系統自動打開，同時自動觸發報警系統，上傳DCS信號至中央控制室，提醒工作人員，此洗眼器發生故障需要檢修。能有效度決因電加熱溫控系統損壞導致電加熱器持續加熱，以致水溫過高而燙傷使用者。此DCS信號傳輸系統可與操作報警系統并為同一信號傳輸系統，以方便安裝。

   13、防爆系統：電伴熱與電加熱系統防爆等級均采用Exd  IICT6。防護等級IP65。嚴格按照標準的隔爆電箱與防爆報警器。電箱電源接線尺寸為RC1/2寸。電箱內設置有接地線，有效防止因靜電產生火花，造成嚴重危害。

   14、漏電保護系統：采用西門子漏電保護開關與過流保險裝置同時控制電源，當系統內部出現漏電，能及時有效自動切斷電源，能有效防止因?yàn)樵O(shè)備漏電而導致嚴重事故。

   15、電壓監控系統：電箱內部配備電壓監控裝置，能隨時監測設備電壓狀態。確保設備正常運行。防止電源因缺相而損壞設備。

   16、電流監控系統：電箱內部配備電流監控裝置，能隨時監測設備電流狀態，確保設備正常運行，防止電流過大造成嚴重事故。

四、防腐與保溫

     1、防腐

供方負責洗眼器范圍內所有設備及管道所必需的防腐油漆的設計、供貨工作，該工作應符合相關的規程、規范要求。防腐油漆部位的色彩應符合有關的規程、規范的要求。

     2、技術要求

(1)   機械、電氣設備及部件的油漆工作應在出廠前完成。

(2)   防腐要求采用尤質油漆，部件進行底漆(防銹漆)、保護層漆(中間油漆)，出廠前由供方完成兩底一面，油漆成膜厚度不小于130μm，最后一道面漆（油漆厚度為70μm并留有5%的裕量及補漆量）由在現場完成，由施工單位完成。所有加工件（除不銹鋼外）都應對其表面進行除銹處理。鋼結構表面在刷防銹漆前進行防銹處理。

(3) 油漆品種：

l 底漆：YJ－III      富鋅漆

l 面漆：    耐風化尤質油漆

l 底漆的干燥膜厚度     ≥30μm/層

l 面漆的干燥膜厚度  ≥70μm/層

   3、保溫：洗眼器與電加熱器保溫采用采用橡塑材料保溫。
